تفاصيل المنتج:
|
| اسم المنتج: | خط نقل المنفعة HDG مزدوج الدائرة أعمدة فولاذية مثمنة مضلع مستدق برج التوزيع أحادي القطب | مادة: | GR50 ، GR65 |
|---|---|---|---|
| المعالجة السطحية: | تراجع الساخنة المجلفن | تصميم: | ANSI / TIA-222-G |
| بولت: | GR8.8 | รูปร่าง: | متعدد الأضلاع أو مخروطي |
| ارتفاع: | 9-100 م | سعة: | من 10 كيلو فولت إلى 220 كيلو فولت |
| معيار: | ISO9001 ، ASTM123 ، BS729 | ||
| إبراز: | أعمدة فولاذية لخط نقل المرافق HDG,أعمدة فولاذية للمرافق GR50 HDG,أعمدة فولاذية للأدوات المساعدة HDG 220 كيلو فولت |
||

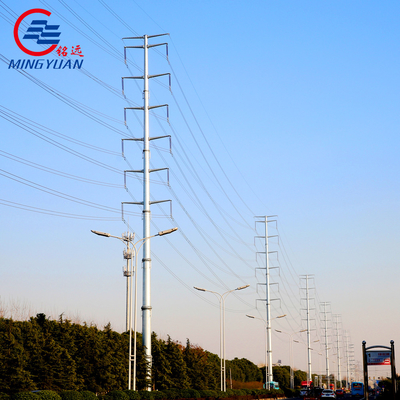

خط نقل المنفعة HDG مزدوج الدائرة أعمدة فولاذية مثمنة مضلع مستدق برج التوزيع أحادي القطب

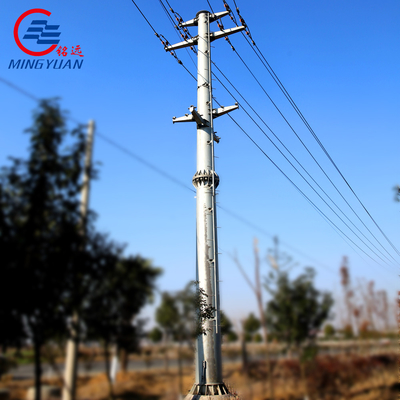

عمود أنبوبي فولاذي للطاقة الكهربائية لخط النقل والتوزيع
| ارتفاع | 9 م - 100 م |
| دعوى ل | نقل وتوزيع الطاقة الكهربائية |
| شكل | متعدد الأضلاع أو مخروطي |
| مادة |
عادة Q345B / A572 ، الحد الأدنى لقوة الخضوع ≥ 345 نيوتن / مم² Q235B / A36 أدنى قوة إنتاجية 235 نيوتن / مم² بالإضافة إلى الملف المدلفن على الساخن من ASTM A572 GR65 ، GR50 ، SS400 |
| قدرة الطاقة | من 10 كيلو فولت إلى 220 كيلو فولت |
| التسامح من البعد | حسب متطلبات العميل. |
| المعالجة السطحية | الغمس الساخن المجلفن بعد ASTM A 123 ، أو أي معيار آخر من قبل العميل المطلوبة. |
| مفصل البولنديين | وصلة انزلاقية ، متصلة بشفة |
| معيار | ISO 9001: 2008 |
| طول لكل قسم | في غضون 14 متر بمجرد التشكيل |
| معيار اللحام | AWS (American Welding Society) D 1.1 |
| سماكة | 1 ملمإلى 36 ملم |
| عملية الإنتاج | اختبار المواد الخام ← القطع ← الثني ← اللحام (الطولي) ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← تجميع العينة ← تنظيف السطح ← الجلفنة أو الطلاء بالمسحوق ، الطلاء ← إعادة المعايرة ← الحزم |
| الحزم | التعبئة بالورق البلاستيكي أو حسب طلب العميل. |
البرج الأنبوبي ، الذي ينتمي إلى المجال التقني للبرج الأنبوبي ، يتضمن منصة عمل لتوصيل جسم البرج والجزء العلوي من جسم البرج.يحدد الجزء السفلي من فتحات جدار البرج ، والذي يحدد الجدار موضع فتحات منصة العمل ، وحامل الهوائي المثبت على أسوار منصة العمل ، حيث يتم توفير جسم الموصل بواسطة قضيب عمود رئيسي لسلم العمود متصل بالعمود الرئيسي والسلم المقدم يتم توصيل السلم الذي يتكون من المقطع العرضي بشكل ثابت بالإطار الداعم لقضيب السلم الرئيسي ، ويتم ربط الإطار الداعم ببراغي ومطابقته مع دعامة التوصيل المرتبة على الجدار الداخلي للبرج.
مواصفات القطب الصلب أنبوبي الطاقة الكهرباء:
1) تتوافق المواد الفولاذية مع ASTM A36 مع Q235 (S235 ، SS400) ، Q345 (S355JR) ، Q460 ، إلخ
2) اللحام: اللحام يتوافق مع معايير CSA و AWS و AWS D1.1 ، وقد حصل عمال اللحام على الشهادة المقابلة بعد الاختبار والتفتيش.
3) اللمسة النهائية: المجلفن بالغمس الساخن وفقًا لـ ASTM A123.
4) ارتفاع القطب: كل ما هو متاح
5) شكل القطب: مخروطي ، دائري ، متعدد الأضلاع - مثمن ، Dodecagonal ، Hexadecagonal ، إلخ
6) النوع:مستقيم القطب ، الشد القطب ، بدوره القطب(قطب زاوية مزدوج الحلقة ، حلقات مفردة أو مزدوجة / قطب دائرة ، شد مفرد أو مزدوج / طرفي / عمود مستقيم ، إلخ)
7) السطح بالغمس الساخن والطلاء
8) مقاومة: ضد الزلزال 8.8 درجة.سرعة الرياح حسب التصميم.
9) معايير الجودة: ISO9001: 2000 ، التصنيف الائتماني AAA
10) سهولة التركيب والصيانة
11)الحزم: عادة ما يتم تغطيتها بواسطة كيس أو حسب متطلبات العميل.
12) الجهد: 10-550 كيلو فولت
1.القطع 2 ، الانحناء 3 ، اللحام 4 ، التلميع 5 ، الجلفنة 6 ، الاختبار 7 ، التعبئة 8 ، التسليم
تأسست شركة Jiangsu Mingyuan Tower Co. ، Ltd في عام 2009 ، في Yixing ، مقاطعة Jiangsu ، الصين ، بالقرب من شنغهاي مع سهولة الوصول إلى وسائل النقل.تبلغ مساحتها 63000 متر مربع وتبلغ مساحة الإنتاج حوالي 20 ألف متر مربع ، مع قدرة إنتاج سنوية تزيد عن 30 ألف طن.
منتجاتنا الرئيسية: برج الطاقة الزاوي ، برج الأعمدة الأنبوبية المركبة ، القطب الأنبوبي الكهربائي ، هيكل المحطة الفرعية ، ملحقات الحديد ، برج الصواعق والاتصالات ، برج الميكروويف.
لدينا برج خط نقل 500 كيلو فولت ، ترخيص إنتاج برج اتصالات الميكروويف ، شهادة تأهيل القطب الكهربائي 220 كيلو فولت لشهادات تأهيل الهيكل الفولاذي ورخصة إنتاج السلامة ، تقرير مؤهل لاختبار الهيكل الصلب للسكك الحديدية ، تقرير فحص SGS ، ISO9001 ، ISO14001 ، 18001.
يتم توزيع سوقنا الخارجي في أمريكا وأوروبا وأستراليا وجنوب شرق آسيا والفلبين وإندونيسيا وأفريقيا والشرق الأوسط.جميع منتجاتنا تلبي معايير الجودة الدولية وتحظى بتقدير كبير بسمعة طيبة في مجموعة متنوعة من الأسواق المختلفة.
التعليمات
1.شرط السعر: EXW ، FOB ، CFR أو CIF.
يشمل السعر عمود العمود ولوحة القاعدة والذراع المتقاطع وجزء المرساة.
ميناء الشحن: ميناء شنغهاي.بالنسبة لسعر FOB أو CFR أو CIF ، يرجى تحديد النموذج الدقيق الذي تحتاجه ، وإخبارنا بكمية طلبك حتى نتمكن من حساب رسوم النقل المحلية والشحن البحري.
2.موك: 1 مجموعات حسب الطلب
3.قسط: عادة 30٪ من T / T كوديعة ، والتوازن عن طريق T / T أو L / C في الأفق قبل الشحن.يمكن التفاوض على طريقة دفع أخرى.
4.موعد التسليم: يمكن أن تكون البضائع جاهزة للشحن في غضون 10 أيام عمل بعد استلام الودائع.
5. الضمان: 30 سنة
6.المعالجة السطحية: الجلفنة بالغمس الساخن
